一、模具概述：
熒光專用鋼環模具配合壓片機使用，主要用于X射線熒光光譜儀（XRF）測試樣品的快速成型制備樣品使用，可替代同類進口產品。鋼環模具顧名思義就是用不銹鋼鋼環作為樣品的支撐環，壓片速度快，成型效果好。目前市場上常見的鋼環模具有兩種規格：首先最常見的尺寸是Ф40-Ф32mm，即鋼環外徑Ф40mm，鋼環內徑Ф32mm，樣品尺寸也就是Ф32mm。其次就是Ф32-Ф24mm，即鋼環外徑Ф32mm，鋼環內徑Ф24mm，樣品尺寸也就是Ф24mm。壓片厚度高為5-8mm。其他特殊模具尺寸、規格、形狀、材質等均可根據客戶需求定做。
二、主要技術指標：
模具名稱 | MJX-GH型 X熒光專用鋼環模具 | |
成型樣品實圖 |
| |
壓制樣品形狀 | 圓形（外包鋼環） | |
模具規格 | Ф32-24mm | Ф40-32mm |

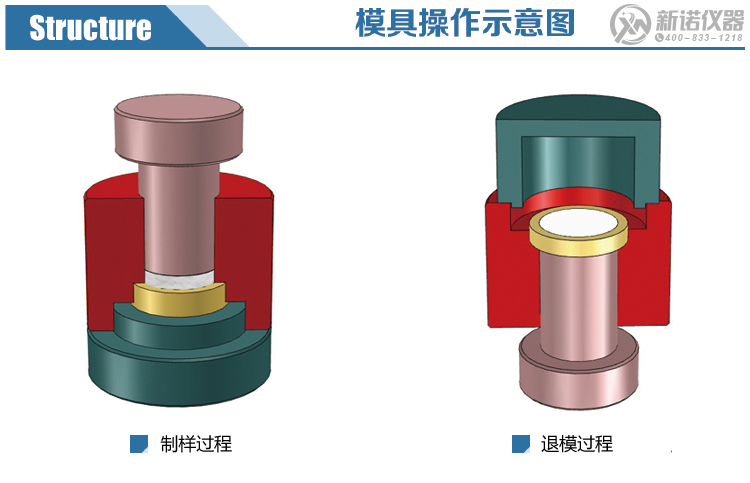

模具組成結構 | 底座，模具套，鋼環，壓桿，退膜套 | |
模具材質 | 合金工具鋼Cr12MoV | |
模具壓頭硬度 | HRC60-HRC62 | |
模具腔體深度 | 45mm | |
模具外形尺寸 | Ф73×133mm | |
模具重量 | 3.2kg | |
模具壓強計算公式 | 油缸的面積/模具的面積×壓力表讀數=模具的實際承受壓強（Mpa） | |
友情提示 | 以上指標僅供參考，部分現貨，可根據客戶需求定制各種規格、形狀、材質的模具 | |
?
